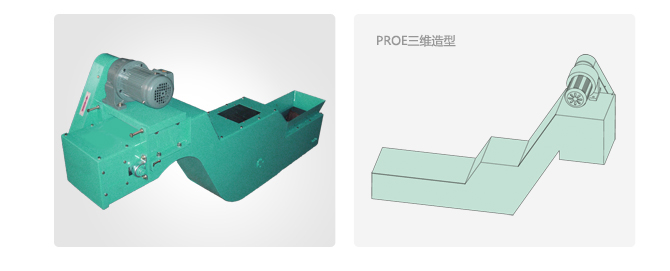

ZDGG系列滾筒刮板排屑裝置
產品信息
性能與用途
ZDGG系列滾筒刮板排屑裝置是在BXGB系列刮板排屑裝置內部加入一個或幾個旋轉過濾筒過濾器，同時進行排屑、過濾的綜合過濾設備。
當機床切屑隨著冷卻液進入本裝置時，較大的切屑沉到機器底部由刮屑板刮出，細小顆粒混在冷卻液中，隨著冷卻液通過旋轉過濾筒過濾器時，堵塞在過濾筒外的過濾網上。由于過濾筒過濾器是不斷旋轉的，堵塞在過濾網上的細小顆粒經過反沖清洗系統的沖洗落到機器底部也由刮屑板刮出。同時經過過濾的冷卻液流入凈液箱，再由液泵泵到主機上。
用途：廣泛應用于各類濕式機械加工中，適合鋁、銅等切屑的輸送過濾，切屑長度小于50毫米。
| 主要技術參數 |
（單位：mm） |

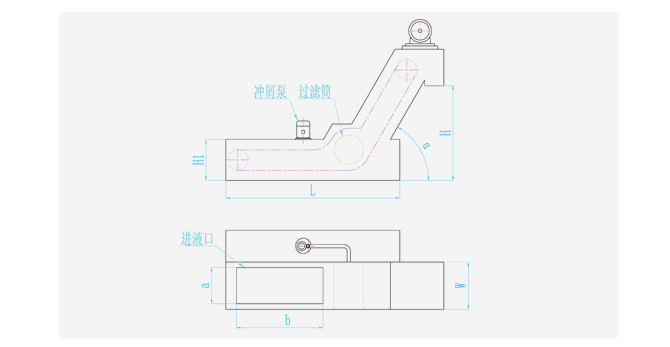

| 型號/尺寸 |
排屑寬度 |
提升高度 |
水平長度 |
提升角度 |
水箱高度 |
進液口尺寸 |
電機功率 |
泵流量 |
排屑量 |
| W |
H |
L |
α |
H1 |
a×b |
kw |
L/min |
kg/min |
| BXGG-150 |
150 |
0～2m |
0.6～5m |
0°
30°
45°
60° |
≥260 |
用戶選定 |
0.2～0.75 |
25、
50、
100、
200、
300、 |
10 |
| BXGG-200 |
200 |
15 |
| BXGG-250 |
250 |
20 |
| BXGG-320 |
320 |
0～5m |
0.6～10m |
0.2-1.5 |
30 |
| BXGG-400 |
400 |
0～10m |
0.6～30m |
40 |
| BXGG-500 |
500 |
80 |
| BXGG-630 |
600 |
100 |
| BXGG-X |
|
|
|
|
|
|
|
|
|
|
注：可根據不同流量的需求使用多個過濾筒并聯使用。
|
|
